行業(yè)資訊
2025-12-22
深那
骨整合是骨科植入物成功應(yīng)用的關(guān)鍵，直接決定植入物與周圍骨組織的穩(wěn)定結(jié)合及長(zhǎng)期功能。聚醚醚酮（PEEK）因生物相容性優(yōu)良、力學(xué)性能與人體骨骼接近，且兼容CT、MRI等影像學(xué)檢查，已成為鈦合金的理想替代材料，廣泛應(yīng)用于脊柱外科、關(guān)節(jié)置換等領(lǐng)域。但PEEK固有的生物惰性導(dǎo)致細(xì)胞黏附與增殖能力不足，嚴(yán)重限制其骨整合效果，制約了臨床應(yīng)用范圍。Strauss等人發(fā)表于《Plasma Processes and Polymers》的一項(xiàng)研究，首次系統(tǒng)探究了等離子體表面改性與三維結(jié)構(gòu)化結(jié)合對(duì)增材制造PEEK植入物骨整合性能的提升作用，為解決這一關(guān)鍵難題提供了重要參考。
PART. 01
研究材料和方法
樣品制備
PEEK 樣品制造：采用熔融層制造技術(shù)制備PEEK樣品，使用商用PEEK絲材（直徑1.75mm），打印參數(shù)包括噴嘴直徑0.4mm、打印速度1200mm/min、擠出寬度0.3mm，層厚0.2mm，擠出機(jī)溫度400°C，腔室溫度260°C，熱床溫度250°C。設(shè)計(jì)A、B、C三種宏觀結(jié)構(gòu)樣品，通過微計(jì)算機(jī)斷層掃描驗(yàn)證表面結(jié)構(gòu)與孔徑。
聚醚醚酮（PEEK）的不同表面結(jié)構(gòu)
等離子體表面改性工藝
設(shè)置4種等離子體基表面改性工藝（SM1-SM4），以未處理樣品為對(duì)照（SM0）。

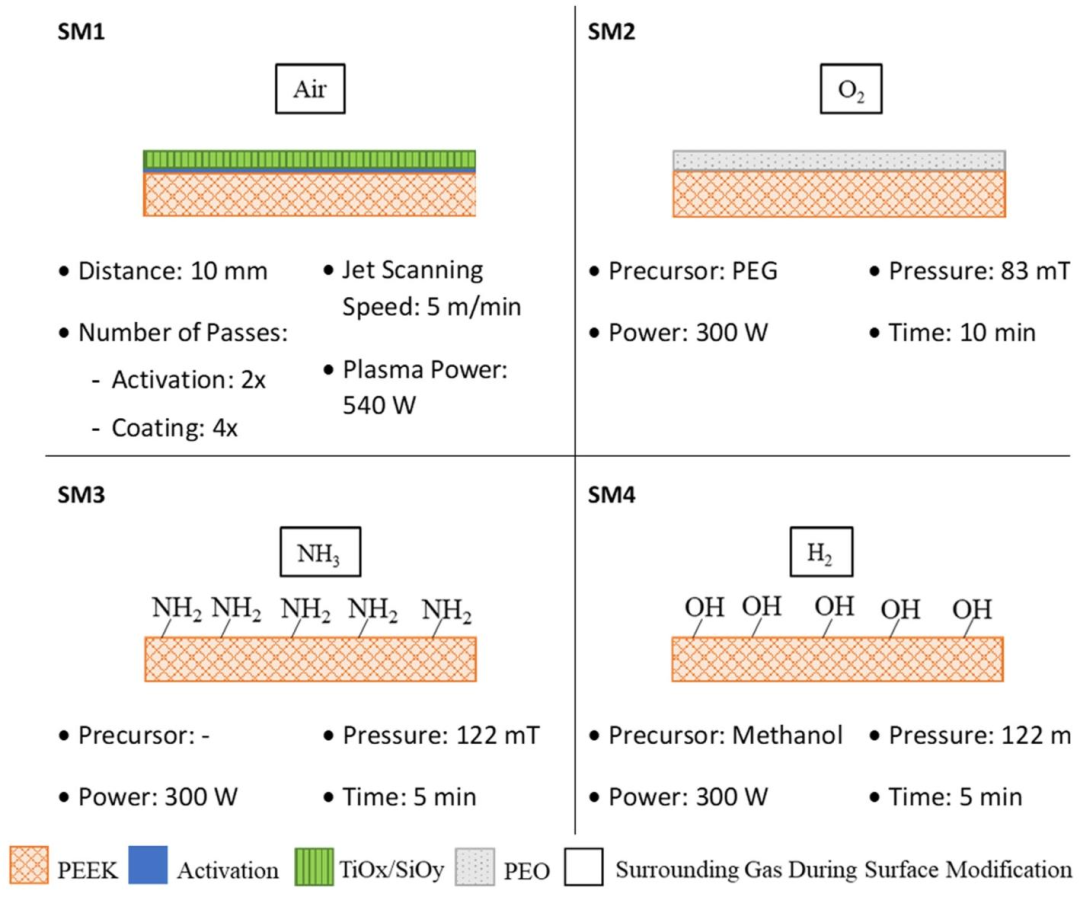

表面改性工藝的具體類型及參數(shù)
（SM1采用常壓等離子工藝，SM2-SM4采用低壓等離子體工藝）
性能評(píng)價(jià)方法
潤(rùn)濕性測(cè)試：采用座滴法測(cè)定蒸餾水在樣品表面的接觸角，每個(gè)樣品測(cè)試10個(gè)液滴。
細(xì)胞相關(guān)測(cè)試：選用SAOS-2成骨細(xì)胞，經(jīng)培養(yǎng)后進(jìn)行毒性測(cè)試（依據(jù)DIN EN ISO 10993標(biāo)準(zhǔn)）和2D/3D增殖測(cè)試，通過WST-8法結(jié)合相位差顯微鏡定性定量分析。
PART. 02
核心研究發(fā)現(xiàn)
潤(rùn)濕性顯著改善
未處理PEEK（SM0）接觸角約90°，呈疏水性；經(jīng)等離子體改性后，接觸角顯著降低：SM1（49°±12°）、SM2（56°±4°）、SM3（64°±8°）、SM4（55°±4°），其中SM1和SM4的潤(rùn)濕性改善最為顯著。

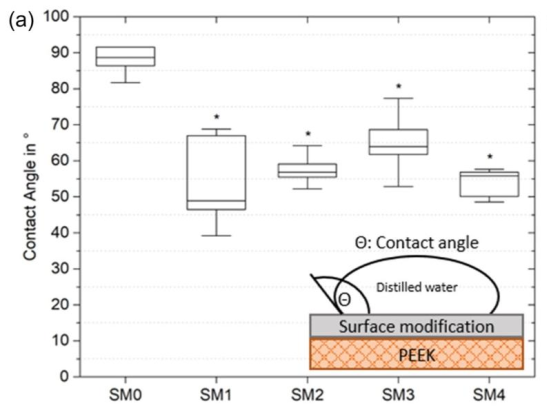

經(jīng)處理表面的接觸角測(cè)量結(jié)果
細(xì)胞毒性評(píng)估
細(xì)胞毒性測(cè)試顯示，所有改性試樣均未表現(xiàn)出細(xì)胞毒性，細(xì)胞增殖率均高于70%，符合DIN EN ISO 10993要求。
2D細(xì)胞增殖
未處理樣品（SM0）的細(xì)胞增殖率僅為12%，而所有改性樣品的增殖率均顯著提高：SM1（28%）、SM2（16%）、SM3（16%）、SM4（18%），其中SM1的增殖促進(jìn)效果最優(yōu)。
3D細(xì)胞增殖
所有3D結(jié)構(gòu)的細(xì)胞增殖率均隨培養(yǎng)時(shí)間延長(zhǎng)而升高，且顯著高于2D表面；螺旋結(jié)構(gòu)（B、C類）的細(xì)胞增殖率顯著高于直線結(jié)構(gòu)（A類），且增殖率隨培養(yǎng)時(shí)間延長(zhǎng)而提升；較小孔徑的C類螺旋結(jié)構(gòu)（孔徑約697μm）表現(xiàn)最佳，21天培養(yǎng)時(shí)增殖率達(dá)76%。
PART. 03
研究結(jié)果討論
本研究首次系統(tǒng)評(píng)估了等離子體表面改性與3D結(jié)構(gòu)化對(duì)增材制造PEEK植入物骨整合性能的協(xié)同改善作用，證實(shí)四種等離子體表面改性方法均無細(xì)胞毒性，可顯著提升PEEK的親水性和細(xì)胞增殖能力；螺旋型3D結(jié)構(gòu)的骨整合潛力優(yōu)于直線型結(jié)構(gòu)；其中羥基改性（SM4）與螺旋型結(jié)構(gòu)C（孔徑約697μm）的組合可使細(xì)胞增值率在14天內(nèi)達(dá)到100%，顯著縮短骨整合時(shí)間，為PEEK植入物的臨床應(yīng)用提供了新的技術(shù)方案。

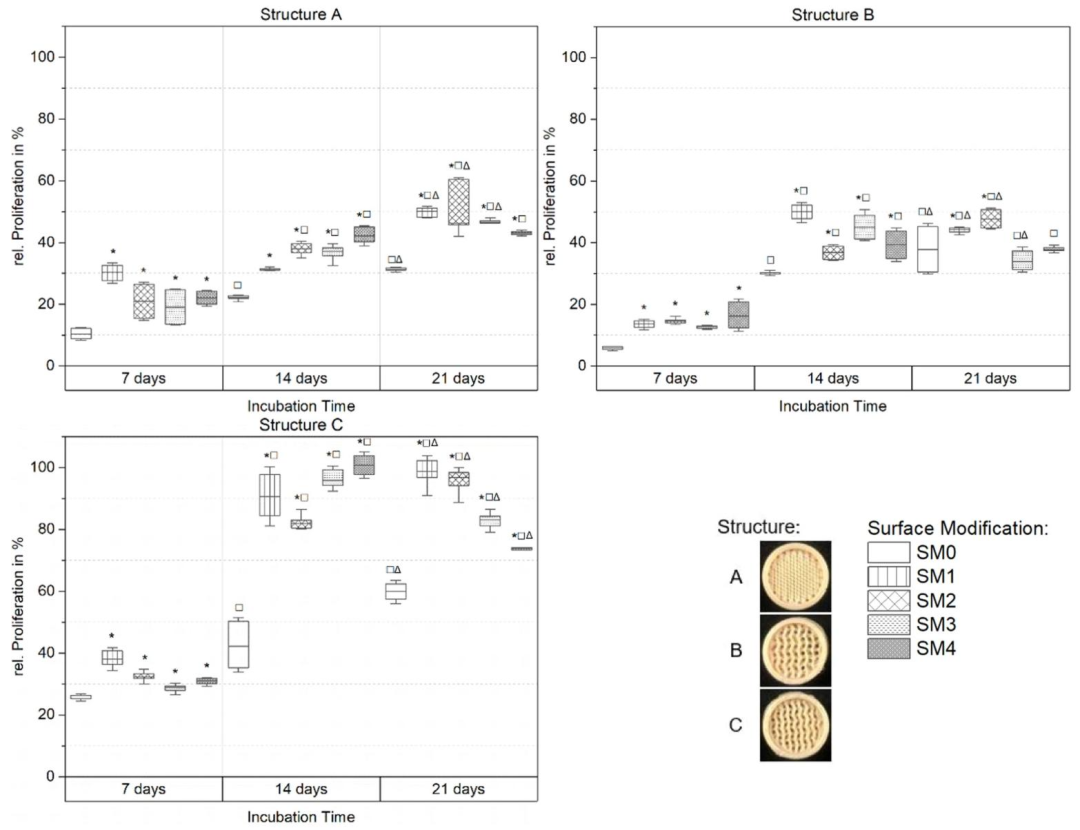

經(jīng)改性的三維PEEK結(jié)構(gòu)A、B、C上的細(xì)胞增殖情況
PART. 04
深那產(chǎn)品推薦
SN-ZK真空等離子處理儀支持40kHz、13.56MHz頻率定制，高真空度腔體可產(chǎn)生高密度均勻等離子體，適配復(fù)雜形狀植入物處理；配備2-4路工藝氣體通道，支持O?、NH?、Ar多種氣體單獨(dú)或混合通入，實(shí)現(xiàn)羥基、氨基等功能化制備。設(shè)備真空度可達(dá)10Pa以下，搭載高精度流量控制與大屏觸控操作，具備多重安全防護(hù)，支持多種腔體結(jié)構(gòu)定制和工藝參數(shù)存儲(chǔ)追溯，適配多場(chǎng)景應(yīng)用需求。
參考文獻(xiàn)：[1]Strauss T, H?fer S, Rapp C, et al. Plasma surface modification and three-dimensional structuring of additively manufactured polyetheretherketone (PEEK)[J]. Plasma Processes and Polymers, 2023, 20(12): 2300118.
相關(guān)新聞
-
實(shí)驗(yàn)室超聲波清洗機(jī)怎么選？核心參數(shù)選配一文讀懂！
2026-09-01 -
文獻(xiàn)速遞丨超聲賦能玉米醇溶蛋白改性，構(gòu)建高效遞送納米載體
2026-08-26 -
深那數(shù)據(jù)：過半食藥檢測(cè)實(shí)驗(yàn)室選購(gòu)超聲清洗機(jī)，直接鎖定靜音款
2026-08-12 -
DNA提取效果不好？超聲技術(shù)如何提升核酸樣品處理質(zhì)量？
2026-07-17 -
實(shí)驗(yàn)室選購(gòu)靜音超聲波清洗機(jī)時(shí)，最容易忽略的5個(gè)關(guān)鍵因素
2026-07-17 -
如何提高蛋白提取效率？樣品裂解決定實(shí)驗(yàn)結(jié)果
2026-07-16 -
深那靜音超聲波清洗機(jī)為什么值得選擇？
2026-07-16 -
細(xì)胞裂解效率低？影響實(shí)驗(yàn)結(jié)果的5個(gè)關(guān)鍵因素解析
2026-07-15
